芯金を使わない先端の短いフック加工 Short-end Hook without Arbor (Mandril)
芯金を使わない先端の短いフック加工 Short-end Hook without Arbor (Mandril)
プレゼン Presentation
-

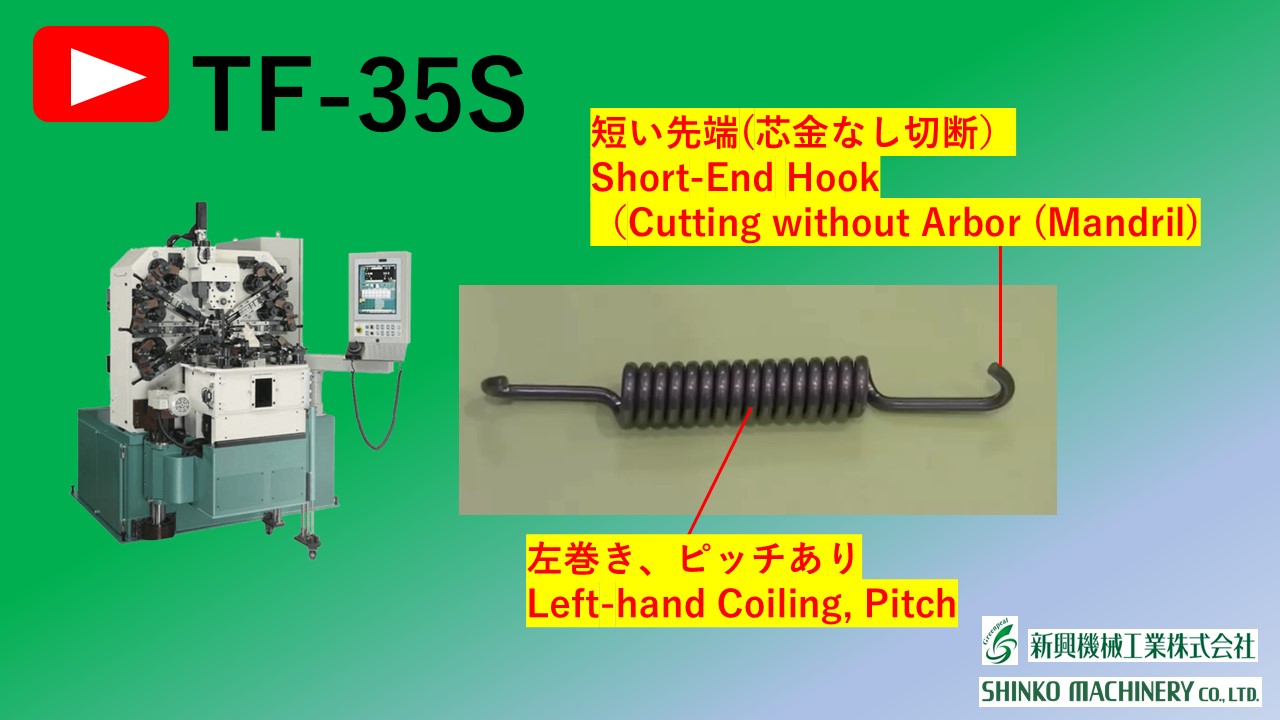

TF35Sによる先端の短いUフック加工。左巻き、ピッチあり。
ここでは、後ろフックの曲げ加工後に、少し線送りを戻して、切断しています。
短い先端フックの場合、斜めスライドと芯金で切断する方法もあります。
サーボ化されたピッチツールの細かい動き（ピッチ、切断時のかわし）にもご注目。Left hand coiling Short-end U Hook with Pitch by TF35S
In this video, cutting is done after bending the second hook and feeding wire backward a littile to make the short end.
To make a short end, you can also use upper left (or right) slide and an arbor (mandril).
Pay attention to the servo-controlled picth tool to make pitches and to move spring position for preventing interference between the spring and the cutting tool.View More -
TFシリーズは、引張ばね加工機の正統にして王道のVF800MFTシリーズをより使いやすくして、継承したNC加工機です。
TF seires is a successor model with easlier operation from long & best seller extension machine: VF800MFT series.
View More
解説 Explanation
TFシリーズによる先端の短いフック加工には、
・芯金切断
・斜めスライドと芯金による切断（特に短い先端の場合）
・ワイヤーを送り戻して切断
の方法があります。
トーションばね加工機では、
・次のばねの先端を策に加工して、S字の真ん中で切るような切断
・小さな直線をつなぐように疑似曲線化
・スライドに芯金を付ける
などの方法があります。
製品技術情報が満載のWebサイト TFページはこちらをクリック
To make short-end hook by TF series
– Arbor (madril ) cutting
– Cutting by Upper right (or Left) slide and Arbor (mandril)
– Cutting by feeding wire backward
By Torsion Machines
– Making next spring’s first hook bending in advance and cutting the middle of the S shape
– Repeating small straight portions and smal bending portions (not real round shape)
– Arbor (mandril) on a slide
Click here for TF page in our informative Website
