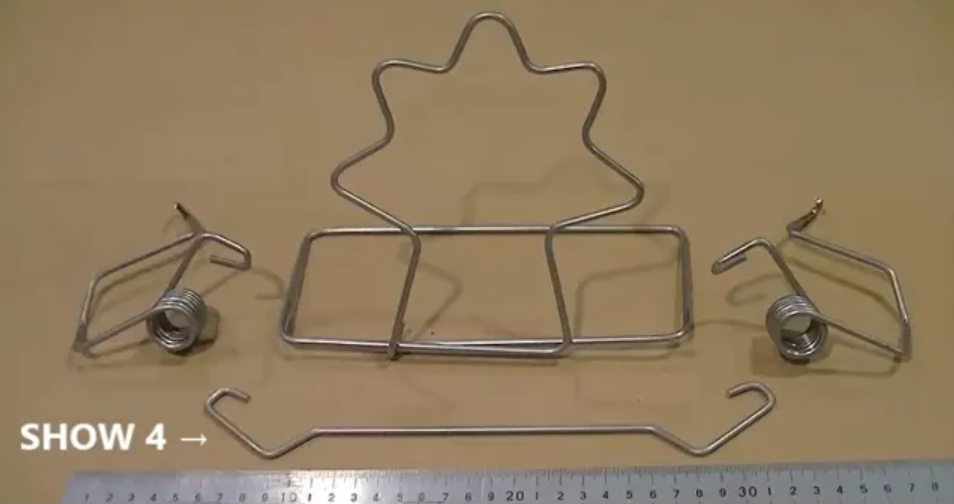

トーションばねの形状は実に様々。当社のトーション機は以下のような特長を持っています。
・広い加工空間
・複数の曲げRの加工に強い
・コイリング精度に強い
・工程を残さず、全加工する工夫がしやすい
・加工工程の時間のムダを少なくできる

There are various shapes of torsion spriings. SHINKO torsion machines have features below.
- Wide processing space
- Good for springs with Multi-Bending R
- Good for precise coiling
- Easy to think complete automatic processing without 2nd manual operation
- Minimizing wasteful processing time

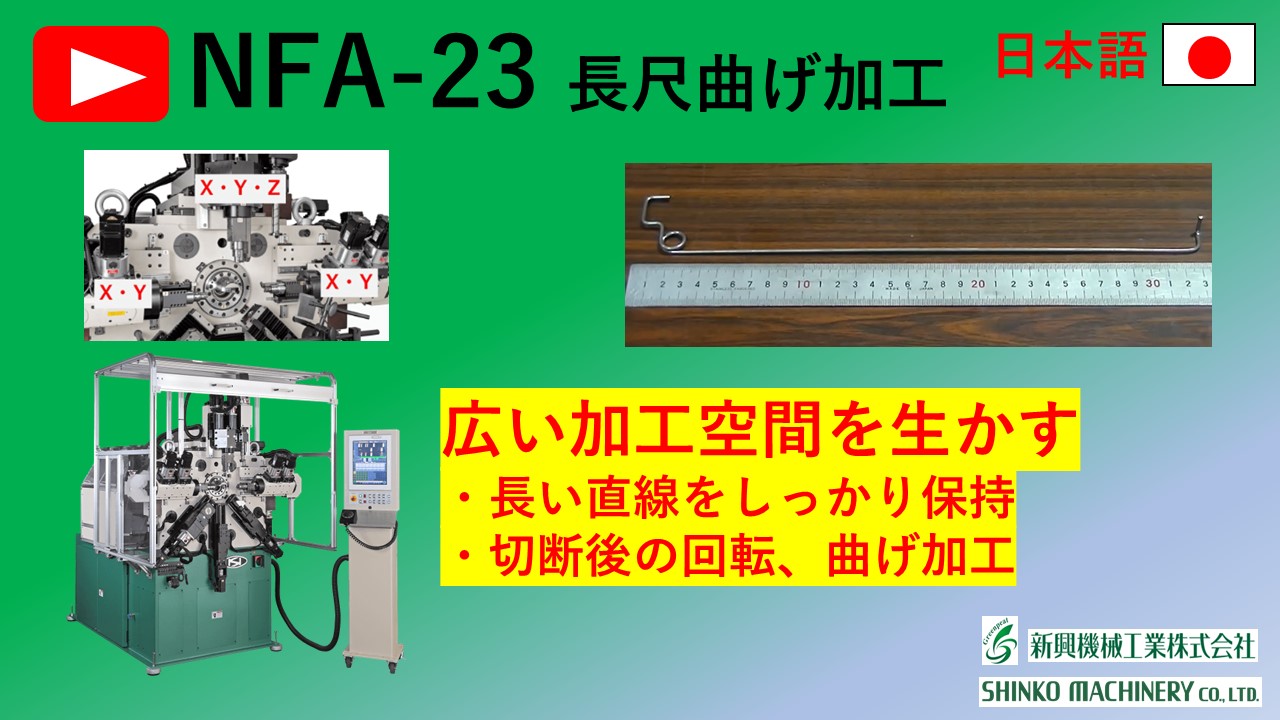

切断してから、上部ツールでワークを保持したまま、
回転させ、曲げ加工を行っています。
切断前にこの加工をしようとすると、
ワークが長過ぎて、回転させたときに、機械の前面に衝突します。

長い直線を出すときにも、
上部ツールの中を沿わすことで、ガイドのような役割となり、
ワイヤーのブレを防いでいます。

NFAシリーズは、
左右のXY２次元駆動ユニットに加え、
上部にXYZ３次元ユニットを有する多機能トーション機。
6mm材、8mm材に対応する大型タイプもラインナップしています。

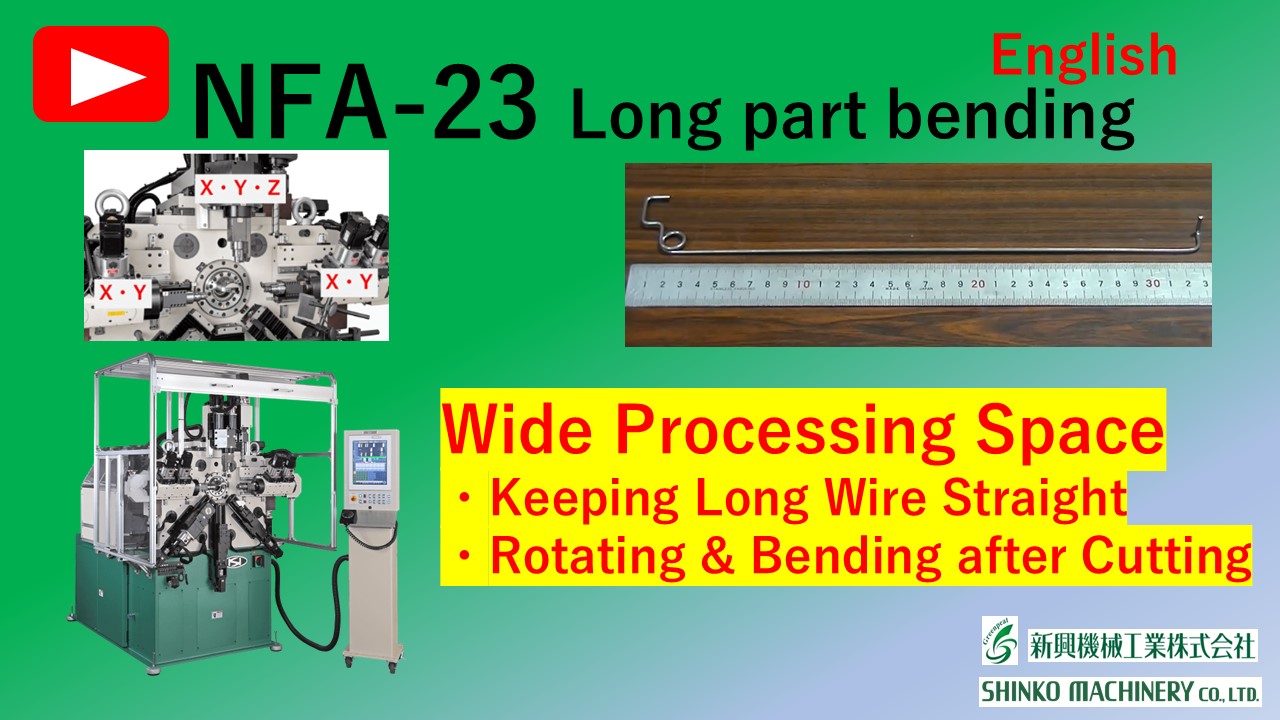

After cutting, the workpiece is held by the upper tool
and is rotated to perform the bending process.
If this process were attempted before cutting,
the workpiece would be too long and would collide with the front of the machine when rotated.

Even when producing long straight lines, the upper tool acts as a guide, preventing the wire from vibrating.

The NFA series is a functional torsion machine equipped with left and right XY 2D drive units, as well as an upper XYZ 3D drive unit.
Large models compatible for 6mm (.236") and 8mm (.314") wire are also available.

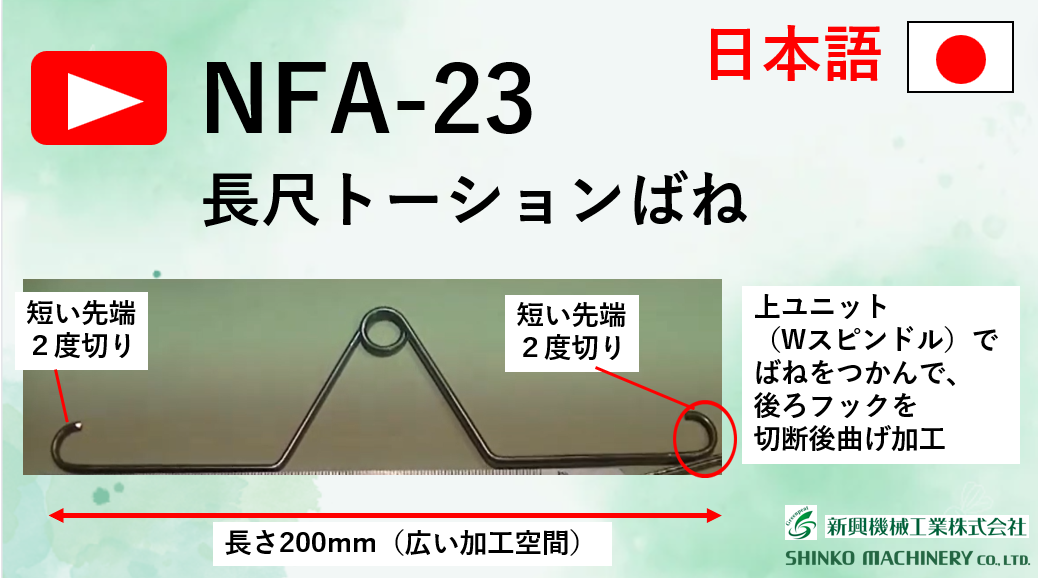

NFA23による上スライドの前後移動を活用した2.3mm材の長尺物加工です。短い両端をハサミ切断で２度切り、後ろフックの加工を、上スライドのWスピンドル機能でワークを切断後もつかんでおいて、別のスライドで保持角度を変え、後曲げで行っています。加工空間も深く、振回しにもご注目。

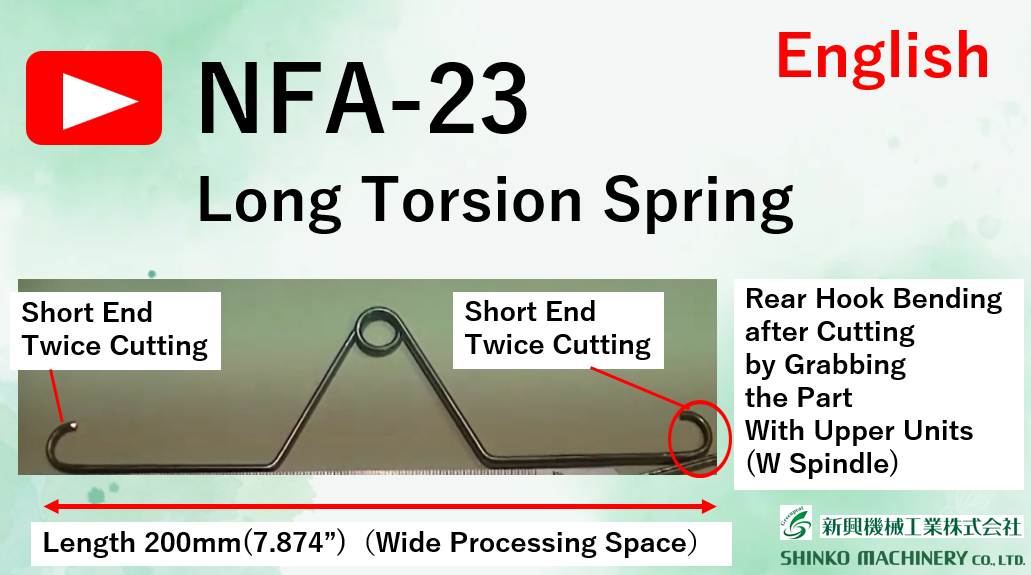

NFA-23 for long torsion spring. The machine cuts the both short end with scissors cutter (twice cutting), and bends the rear hook after cutting with the grabbing function of the upper unit (W spindle, XYX movement). Pay attention also to the wide processing space.

ZF-40の切断後の曲げ加工。長い加工品でも機械面に干渉せずに曲げ加工が可能です。

ZF-40's bending process after wire cutting, which can manufacture long parts without hitting the machine face.
