後曲げ(コイル後の前フック曲げ加工) Afterward Bending (Front Hook Bending after Body Coiling)

後曲げ(コイル後の前フック曲げ加工) Afterward Bending (Front Hook Bending after Body Coiling)

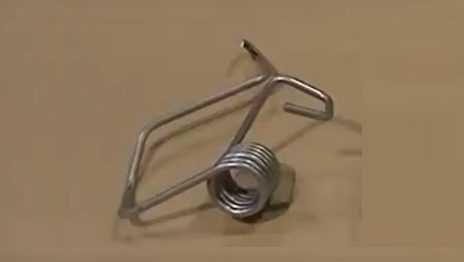

ZF40によるコイリング後の前フック後曲げ加工。曲げている位置にご注目。 ZF40 Bending the front hook after body coiling. Watch the place where the bending is done.

プレゼン Presentation

  • ZF40によるコイリング後の前フック後曲げ加工。曲げている位置にご注目。

    ZF40 Bending the front hook after body coiling. Watch the place where the bending is done.

    View More

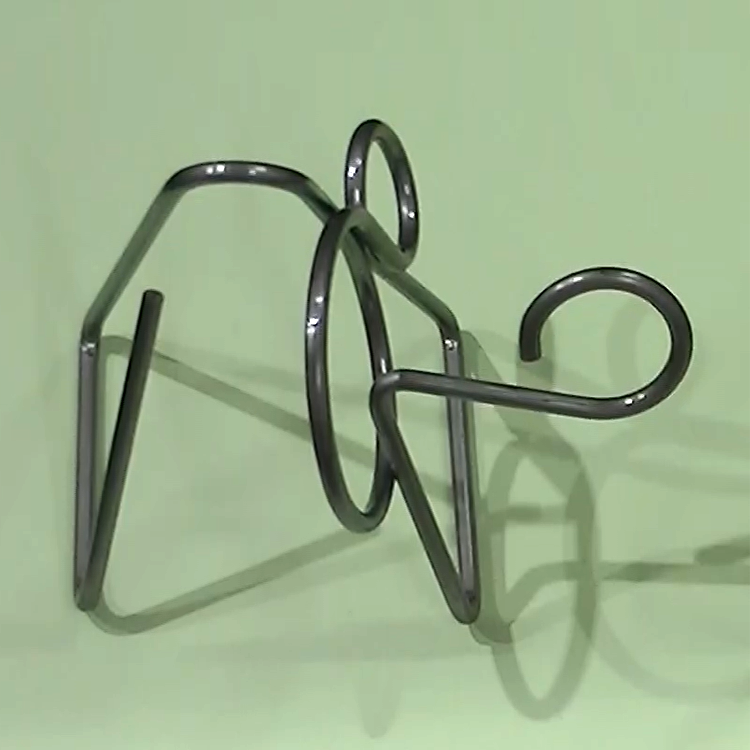

  • XYZ3次元スライドとWスピンドルで多彩な加工を実現

    XYZ 3D Slides and W spindle tools for versatile processing

    View More

解説 Explanation

コイリングを行った後に、前フックの可能を行っています。注目点は、その曲げている場所。かなり左に寄っています、トーション機では通常、ワイヤーの曲げ位置は、ワイヤーが出てくる真正面延長上とツールの高さが交差する場所に限定されるのですが、当社のトーション機は、横方向、前後方向にも大きくスライドしますので、曲げ位置が限定されません。加工方法が広がります。また、コイル後半にワイヤーを回転させることで、わざとコイル間に隙間を作っています。密着度やピッチ付けに応用できる機能です。

The front hook is bent after body coiling. The point to pay attention to is where it is bent. It is far from the center. Normally, with a torsion machine, the wire bending position is limited to the intersect point of the wire line and the tool height. Our torsion machine has the features that the slides can move horizontally and back-and-foth to alarge extent, which expands wire bending processing methods. Also, by rotating wire in the latter prcess of coiling, we intentionally create a gap between the coils. This function can be applied to adjust pitch and adhesion between coils.
