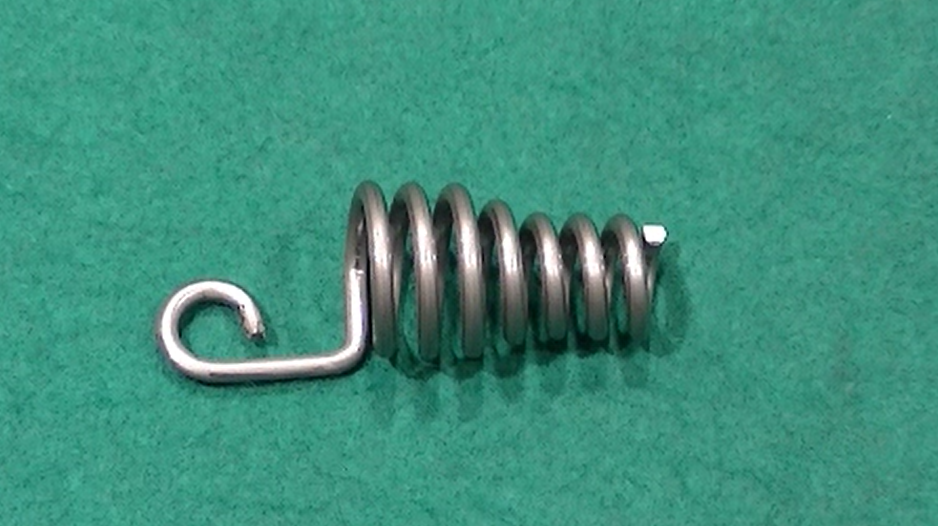

片フックとテーパーコイリング One-side Hook and Taper Coiling
片フックとテーパーコイリング One-side Hook and Taper Coiling
NFA23上部スライドの前後移動を活用したフックとテーパーコイリング加工
NFA23 Upper slide back-and-forth movement for hook and taper coiling
該当機械 Applicable machine
プレゼン Presentation
-
NFA23上部スライドの前後移動を活用したフックとテーパーコイリング加工
NFA23 Upper slide back-and-forth movement for hook and taper coiling
View More -
XYZ３次元スライドとWスピンドルで多彩な加工を実現
XYZ 3D Slides and W spindle tools for versatile processing
View More
解説 Explanation
１．芯金の機能を左スライドに付け、上部スライドの前後移動との組合せによるフック加工、
２．上部スライドの前後移動を活用したテーパーコイリング、
３．ハサミ切断による先端に直線部の少ない加工
を実現しています。
Versatile manufacturing by XYZ 3D slides
1. Combination of Upper slide back & forth movement and Lest slide with arbor (mandrill)
2. Taper coiling by upper slide back & forth movement
3. Short-straight end by Scissors cutting
