標準トーション機による銅平角線軸巻きアキシャルギャップモーターコイル Copper Flat Wire Axial Gap Motor Coil by Standard Torsion Machine
標準トーション機による銅平角線軸巻きアキシャルギャップモーターコイル Copper Flat Wire Axial Gap Motor Coil by Standard Torsion Machine
該当機械 Applicable machine
プレゼン Presentation
-

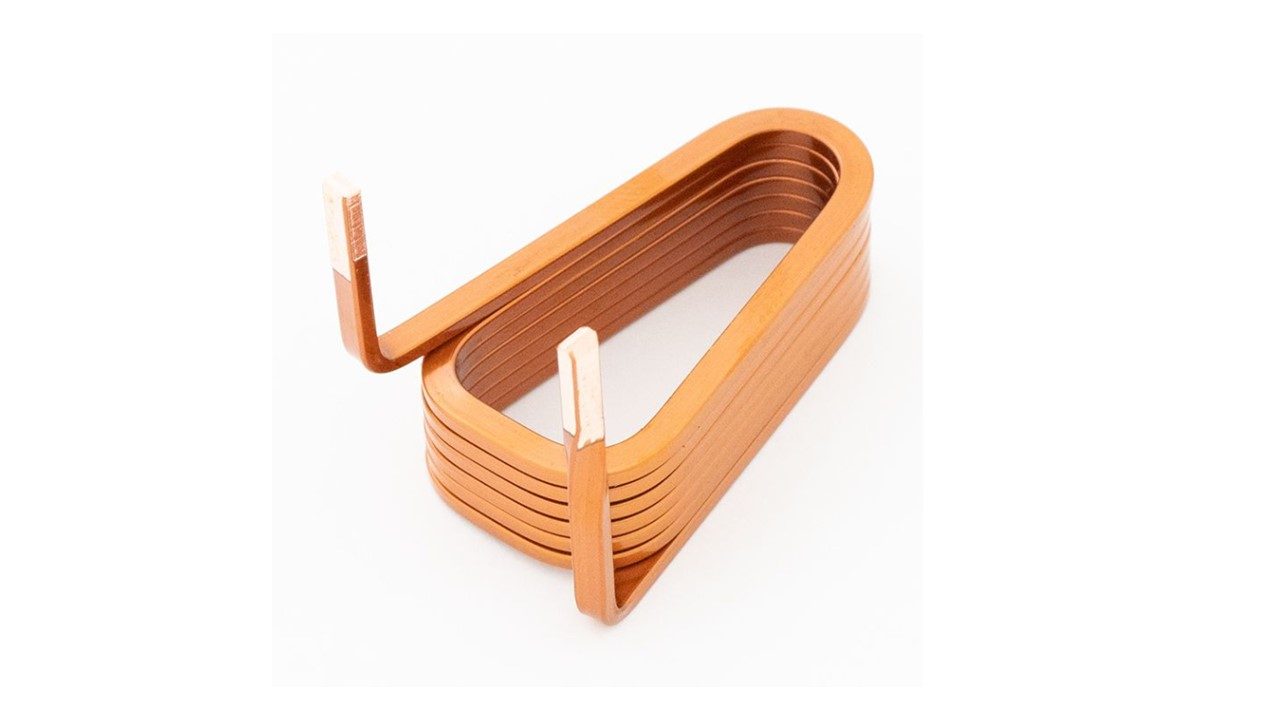

NFA23トーションばね加工機による平角銅線（2mm*3mm)コイル加工。エッジワイズ曲げ、エナメル剥離を行っています。
Copper Flat Wire Coiling by NFA23 Torsion spring machine (2mm*3mm (.078"*.118"")) with edgewise bending and enamel peeling
View More -
XYZ３次元スライドとWスピンドルで多彩な加工を実現
XYZ 3D Slides and W spindle tools for versatile maufacturing
View More
解説 Explanation
標準トーション機NFA23による銅平角線（2*3mm)のアキシャルギャップモーターコイル加工。CNC多軸トーション機のきめ細かい位置決めや速度調整により、エッジワイズコイリングを実現しています。マシン後方には、エナメル剥離装置を設置し、剥離タイミングを制御した付加価値加工を行っています。
Axial gap motor coil processing of copper flat wire (2*3mm, .078″*.118″) by our standard torsion machine NFA23. Edgewise coiling is achieved by the fine positioning and speed adjustment of a CNC multi-axis torsion machine. An enamel peeling device is installed at the rear of the machine to perform value-added processing by controlling the timing of peeling.
