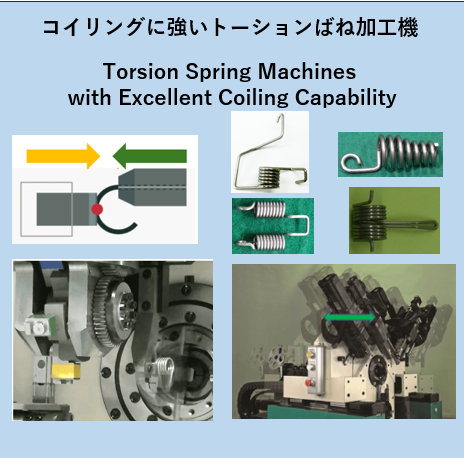

トーションばね Torsion Springs
-

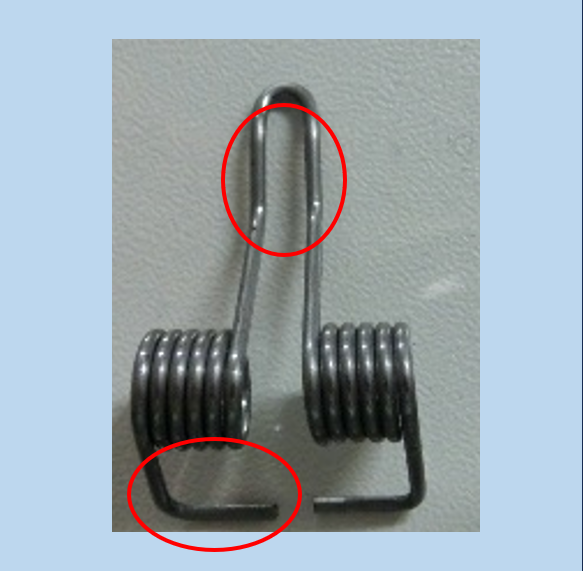

Wトーション フック内折れ、連結部プレス曲げ W Torsion Spring with Inward hooks and Press-bent Connection Part前フックの内曲げは、コイリングを先に行ってから曲げています。加工スライドの横方向への大きなストロークで実現しています。
連結部の隙間が小さく、左右スライドをプレス的に使って、２つある曲げを２本同時に行っています。 The front inward hook is bent after coiling. Horizontal stroke of the unit achieves this afterward bending.
The right and left slides press and bend the two bending of the connection at one time. -

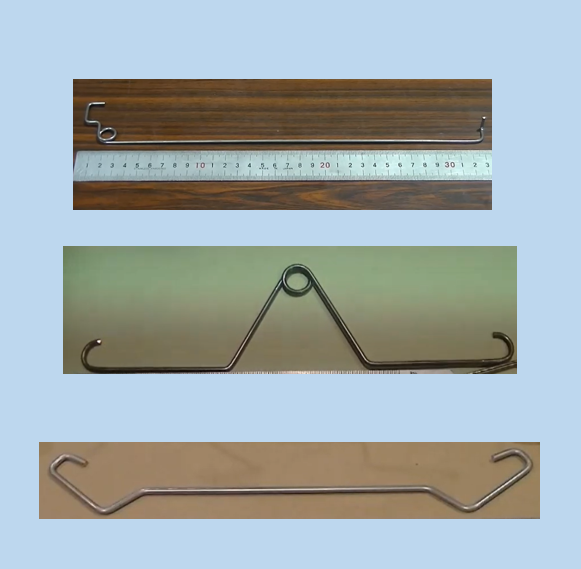

長尺物の後曲げ加工 Bending after Cutting for Long Prats長い物の加工は、振回し領域が大きくなり、機械正面やユニットなどにぶつかることが多くなります。当社のトーション機シリーズは、ワークをつかむWスピンドル機能と加工ユニットの大きな前後移動を標準装備。広い加工空間を生かし、切断を先に行ってからの長尺物の加工を容易にします。 Long parts need big space to swing them and often hit the machineface or processing units. Shinko Torsion machine series has W spindle function to gram the parts and back-and-forth moving units as standard, which achieves too bend long parts within their wide space after cutting. -
NFA23 足の長いトーションばね NFA23 Torsion Spring with Long Legs長く、先端に直線のないフックを持つトーションばねの加工 Processing torsion spring with long and no-straight end hooks -
NFA23 連結部が複雑なダブルトーションばね NFA23 Double Torsion Spring with Complicated Connecting Portion３本スライドの素早い出入りで複雑形状を高速加工 High speed in & out moving of the three slides for complicated shape processing -
ZF40 フック形状が複雑なダブルトーションばね NFA23 Double Torsion Spring with Complicated HooksZF40ダブルトーション両サイドともに後曲げ加工を行っています ZF40 Bending after cutting (both ends) for W-torsion spring -
フックがコイル側に内折れしているトーションばね Torsion Spring with Inside Hook to Coil DirectionZF40によるコイリング後の前フック後曲げ加工。曲げている位置にご注目。 ZF40 Bending the front hook after body coiling. Watch the place where the bending is done. -
片フックとテーパーコイリング One-side Hook and Taper CoilingNFA23上部スライドの前後移動を活用したフックとテーパーコイリング加 NFA23 Upper slide back-and-forth movement for hook and taper coiling
